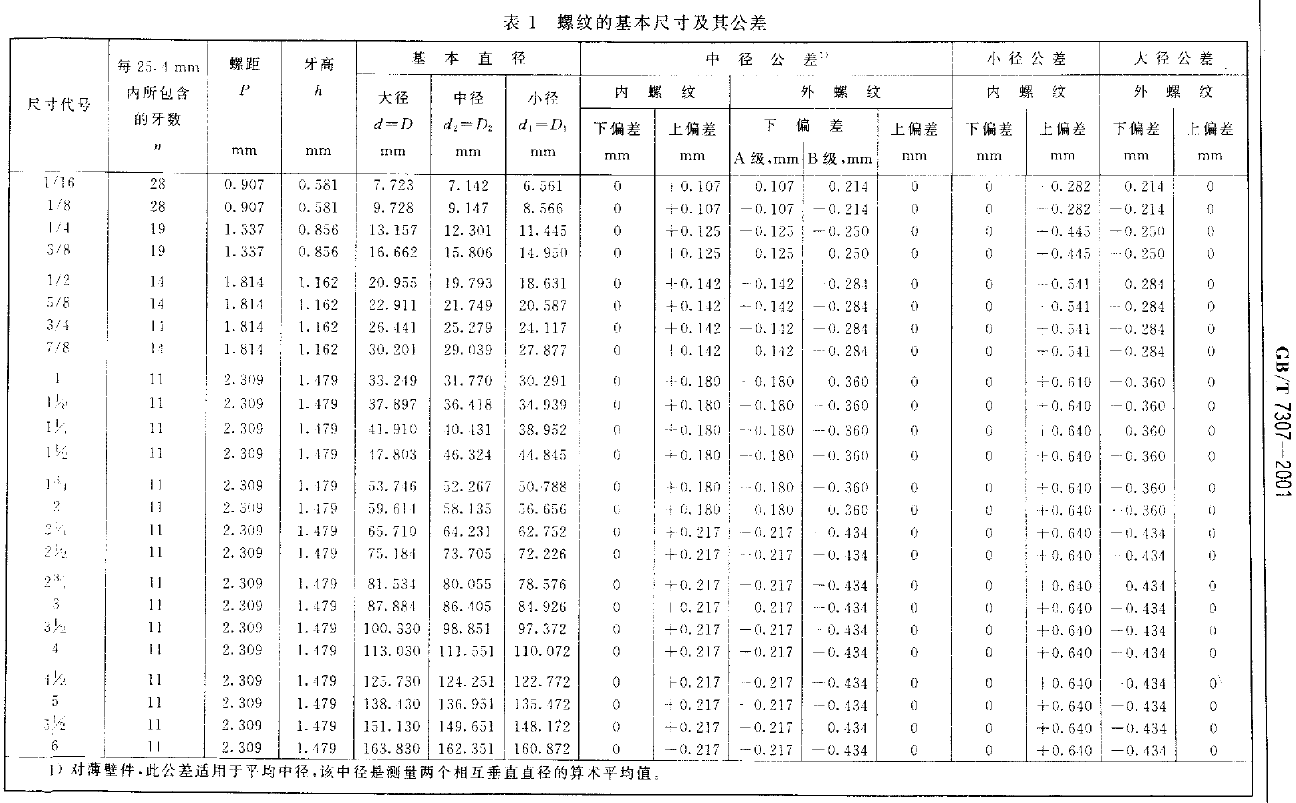

机械行业人必收藏：G管螺纹尺寸对照表

NPT，PT，G都是管螺纹

NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区。

国家标准可查阅《 GB/T 12716-2011 60°密封管螺纹》

PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16。

国家标准可查阅 《GB/T7306.2-2000 55°密封管螺纹第2部分圆锥内螺纹和圆锥外螺纹》

G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹。

国家标准可查阅《 GB/T 7307-2001 55°非密封管螺纹》

另外螺纹中的1/4、1/2、1/8 标记是指管子的通径，单位是英寸。

行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推。

G好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的。

Rc表示圆锥内螺纹

ZG表示锥管螺纹，3/4"表示英寸的标注，就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4"螺纹内径是20毫米。

它的表示方法应该是：ZG3/4"。

其中（"）是英寸的代表符号。

一英寸等于25.4毫米

一英寸等于8英分

3/4的来历是6/8=3/4。俗称6分。

同样ZG1/2"螺纹的管子内径≈15毫米。俗称4分。

ZG1"螺纹的管子内径≈25毫米。俗称1寸。

ZG1-1/2"螺纹的管子内径≈32毫米。俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4"只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。

DN是公称直径。
